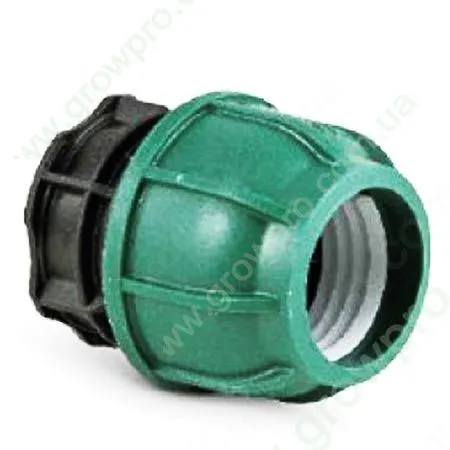

Заглушка 20 Irritec

Irritec Заглушка D=20

Область применения:
Фитинги IRRITEC применяются для монтажа полиэтиленовых трубопроводов в системах автоматического полива, насосных станциях и в других сферах водоснабжения.

Характеристики:
Рабочее давление до 10 Bar
Температура воды до 40 C

Состав компрессионного фитинга IRRITEC:

1.     Гайка


2.     Зажимное кольцо


3.     Упорное кольцо


4.     Уплотнитель


5.     Корпус

Монтаж:

Отрежьте трубу под прямым углом и удалите заусенцы. Смажьте уплотнение, если оно сухое. Немного ослабьте гайку.
Отметьте глубину вставки трубы.
Вставьте трубу в фитинг через зажимное кольцо до начального упора, означающего достижение уплотнения.
Протолкните трубу через уплотнение до упора в ограничитель. Необходимо проверить отметку глубины вставки на трубе.
Затяните гайку с максимально возможной силой. Фитинги для труб диаметром до 32 мм затягивайте вручную, для труб диаметром от 40 мм используйте специальные ключи или подходящие стандартные инструменты.
