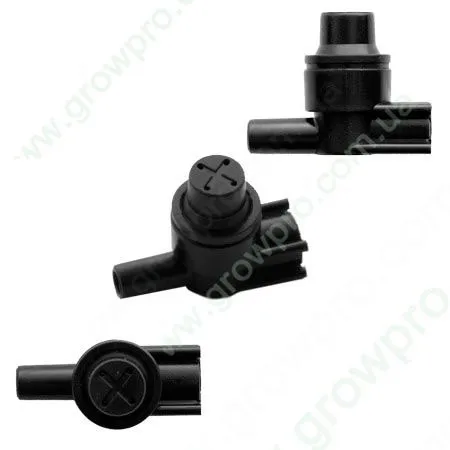

Антидренажный клапан
Антидренажный клапан — пристрій перекриває потік води, при зниженні його тиску і відкриває його, при перевищенні заданого тиску води.
Призначений для систем поливу з частими включення/виключення, для запобігання спустошення трубопроводу при закінченні поливу (інакше весь трубопровід буде спустошувати через самий нижній дощуватель і там буде утворюватися пляма води з відповідними наслідками), а також для запобігання роботи дощувателів поза межами робочих характеристик (при низькому тиску) (характерному для моменту включення і виключення системи поливу в роботу).
Призначений для запобігання шкоди від стресів і хвороб рослин, одержуваних від потрапляння на них крапель води:
- Полив у теплицях, системи туманоутворення, системи «зеленого живцювання,
- Запобігання появи крапель в системах охолодження на птахівничих і тваринницьких фермах.
- Для систем поливу з частим включенням/виключенням – щоб уникнути утворення в трубопроводах повітряних пробок і для зменшення часу для збільшення тиску в трубопроводі після кожного включення
- На схилах – для недопущення зливу води із системи через найнижчу точку при вимиканні системи поливу.
Коли система поливу працює з частими включення/виключення, антидренажный клапан дозволяє зберігати тиск води між включенням системи поливу роботу (а це значить, що як тільки система поливу включається, то розпилювачі (миниспринклеры) починають роботу одночасно, і відсутні паузи між включенням до роботи найбільш близького і далекого розпилювача).
Технічне обслуговування
У антидренажного клапана 530 серії великий діаметр проходу води, проте, у разі його засмічення, змити простою водою із зворотного боку клапана.
Після кожного внесення хімії через систему поливу, потрібно обов'язково промити чистою водою, щоб уникнути її залишків у систему, щоб уникнути поломки системи.
Характеристика антидренажного клапана 530 серії
|
Матеріал
|
|
Корпус:
|
Поліацетали
|
|
Ущільнення:
|
Силіконова Гума
|
|
Пружина:
|
нержавіюча сталь.
|
|
Тиск на вході:
|
До 4,0 Атм.
|
|
Тиск відкриття, (Атм.):
|
|
530-Х:
|
2.1-2.6
|
|
530-H:
|
1,2-1,6
|
|
530-L:
|
0,8-1,2
|
|
Моделі:
|
Тиск закриття, (Атм.):
|
|
530-Х:
|
1,3-1,5
|
|
530-Н:
|
0,7-0,9
|
|
530-L:
|
0,3-0,4
|
|
Місцеві втрати тиску (Атм.):
|
Витрата (л/год):
|
|
0,06
|
70
|
|
0,12
|
105
|
|
0,24
|
160
|
|
Проти стрілки (тільки моделі L і H)
|
|
0,10
|
70
|
|
0,22
|
105
|
|
0,39
|
160
|
Виробник: Agridor (Ізраїль)
