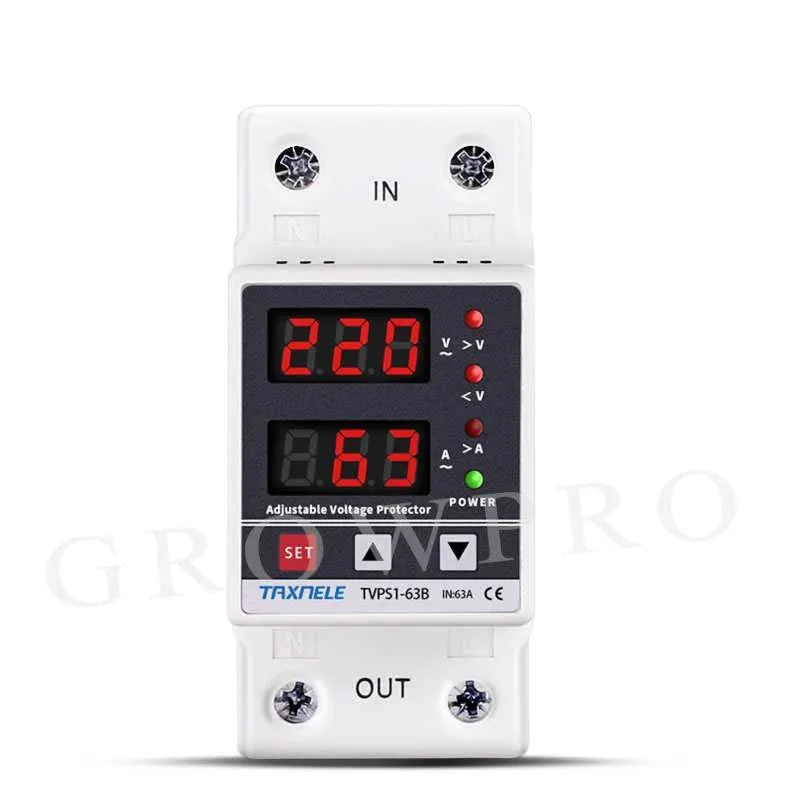

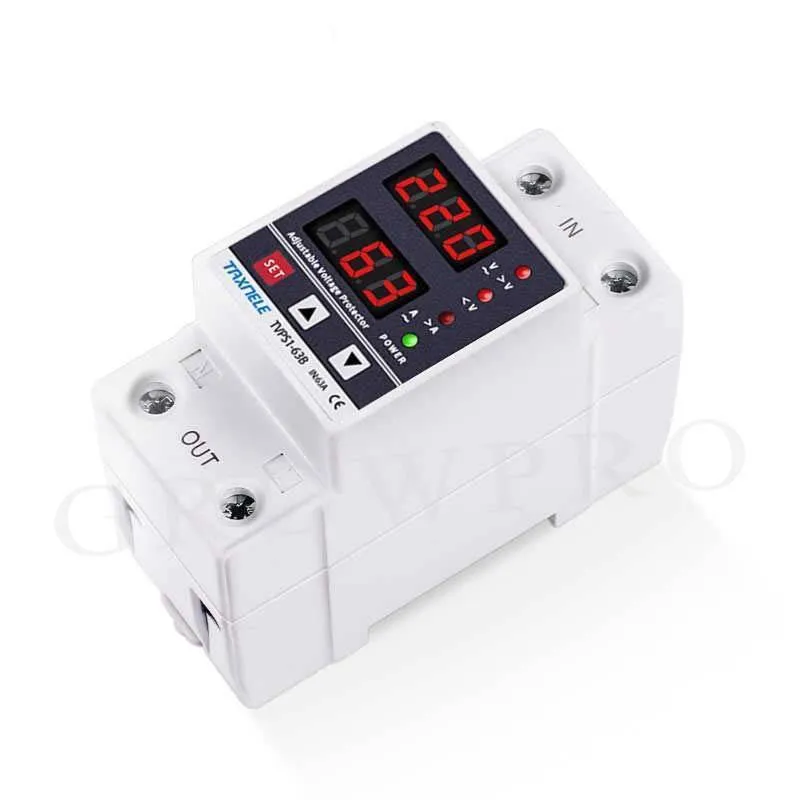

Реле Напруги Дін Taxnell з подвійним дисплеєм 40А 230V призначений для захисту побутової електричної мережі від надмірно високої / низької напруги і струму.
З огляду на часті проблеми в електричній мережі даний прилад просто необхідний - він захистить вашу техніку від виходу с з ладу при обриві нуля, випадкової подачі двох фаз та інших проблемах які викликають скачки напруги.
Функції реле напруги Дін Taxnell з подвійним дисплеєм 40А
1. Захист від перенапруги
2. Захист від низької напруги
3. Захист від перевантаження по струму
4. Автоматичне відновлення
5. Вимірювання напруги
6. Вимірювання струму
Технічні Характеристики:
Живлення: 230VAC 50 / 60Hz
Макс. Потужність завантаження: 1 ~ 40A Регульована (за замовчуванням: 40A)
1 ~ 63A регульований (за замовчуванням: 63A)
Діапазон захисту від перенапруги: 230V ~ 300 ~ OFF (за замовчуванням: 270V)
Діапазон перенапруги: 225v - 295В (за замовчуванням: 250 В)
Час захисту від перенапруги: 0,1 s ~ 30s (значення за замовчуванням: 0.5s)
Час затримки recovery: 1s ~ 50s (за замовчуванням: 30s)
Діапазон значень захисту під напругою: 140в-210В - ВИКЛ (за замовчуванням: 170 в)
Діапазон відновленої напруги під напругою: 145V - 215V (за замовчуванням: 190V)
Час захисту від зниженої напруги: 0,1 s ~ 30s (за замовчуванням: 0.5s)
Низька напруга Час затримки recovery: 1s ~ 50s (за замовчуванням: 30s)
Діапазон регулювання перевантаження по току: 1-40A (за замовчуванням: 20A) 1-63A (За замовчуванням: 40A)
Перевантажень по току екшн-діапазон: 0,1 ~ 30 секунд (за замовчуванням: 0.5s)
Перевантаження по струму Час затримки recovery: 1s ~ 50s (за замовчуванням: 30s)
Час затримки включення: 1s ~ 50s (за замовчуванням: 10s)
Споживана потужність: <2 Вт

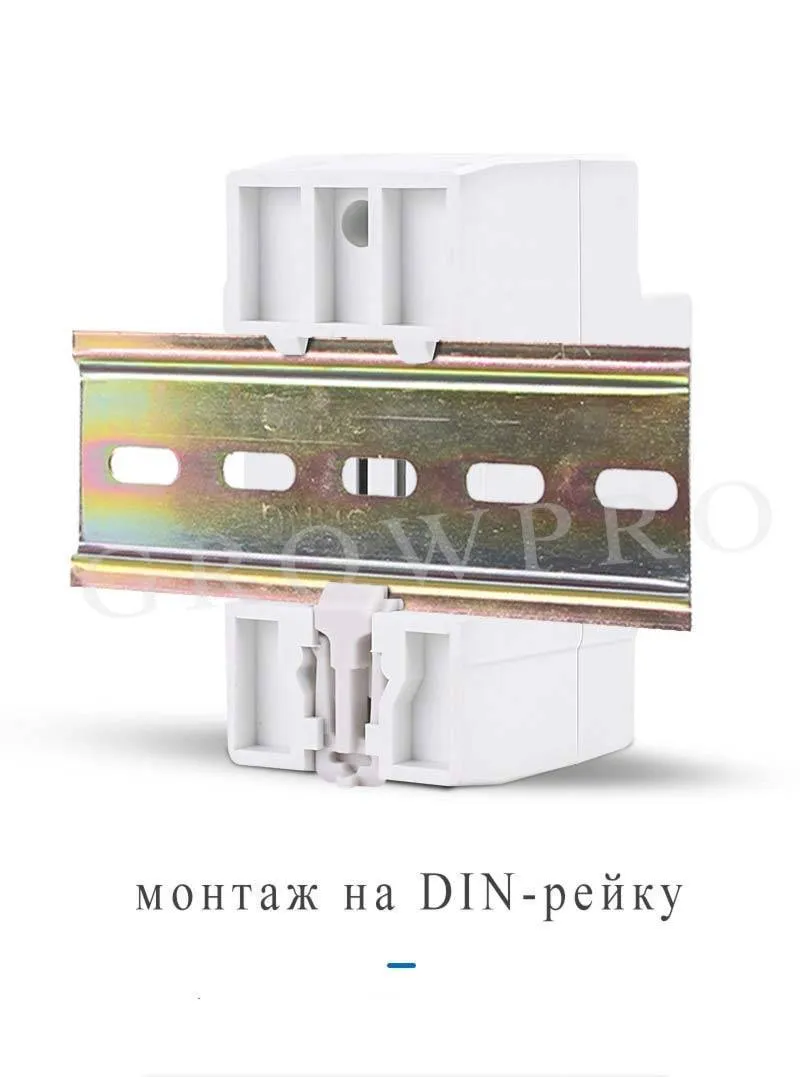

Установка: на 35 мм din-рейку
Як працює реле напруги Taxnell
Розглянемо на прикладі вводного автоматичного вимикача на 16 ампер.

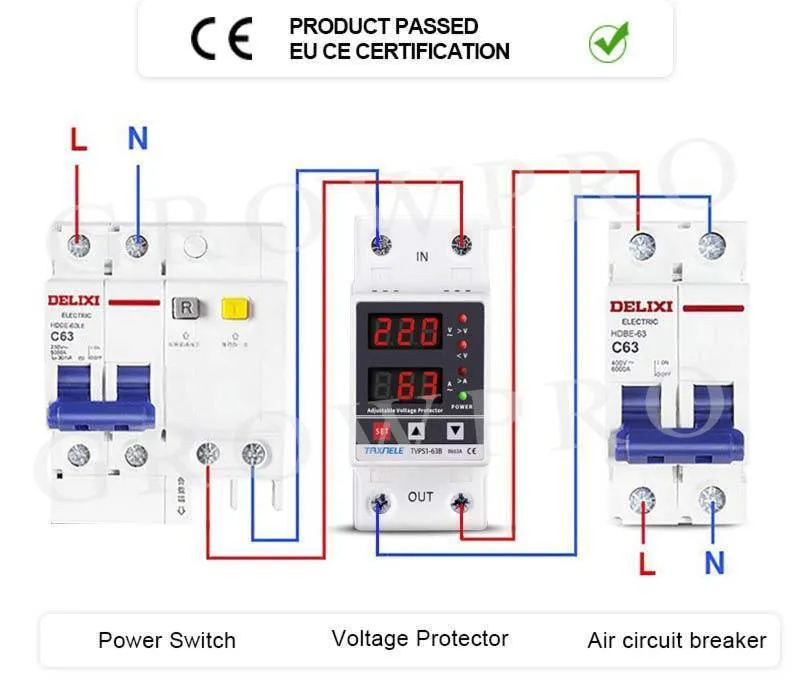

послідовність підключення
1) Автомат 2) Реле напруги 3) Автоматичні вимикачі на мережевому фільтрі
Виставляємо на реле максимально допустимий струм 15.5 ампер і час відновлення 5 секунд.
Коли ви включите який-небудь додатковий прилад який перевищує встановлений ток то реле через свої технічі властивості спрацює швидше ніж автоматичний вимикач (від короткого замикання воно не захищає) і відключить напругу на 5 секунд для того що б ви зменшили навантаження і після 5 секунд реле автоматично відновить живлення. Таким чином реле відноситься дбайливо до автомата тому він не отримує перегріву і обгорання контактів що з часом призводить до відключення. І вам не потрібно в темряві бігти до щитової для включення напруги.
