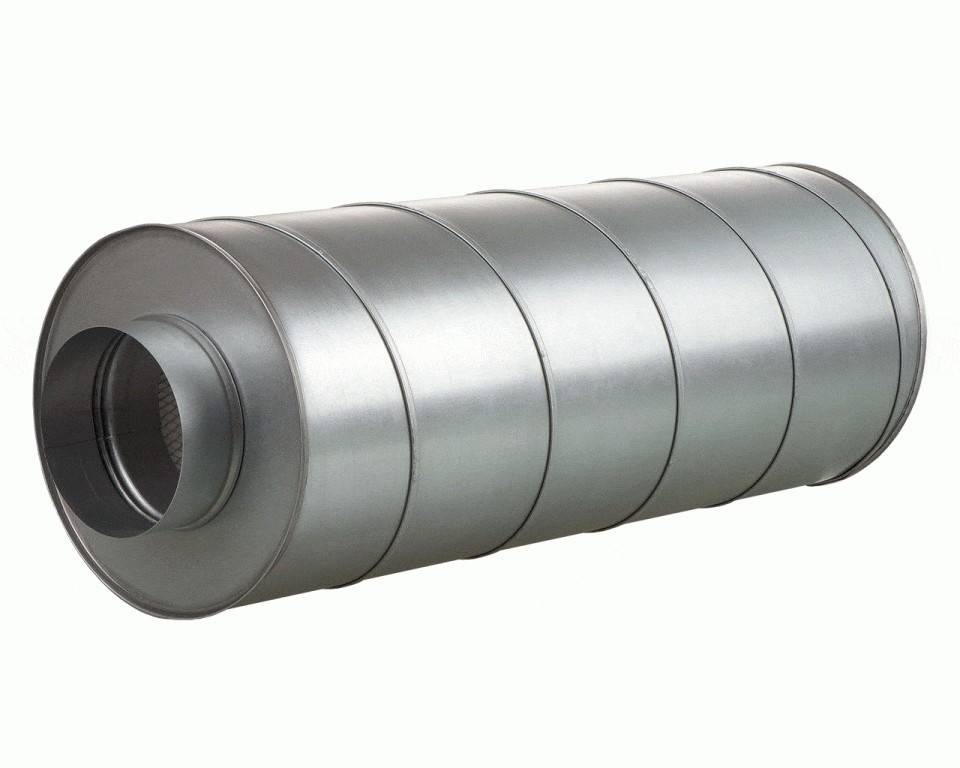

Vents Шумоглушник Круглий СР 200/600

Артикул: 35052

1 440 грн.

icon

Швидка доставка

Відразу ж після замовлення і оплати, товар буде підготовлений до доставки

icon

14 днів на обмін

Ви зможете обміняти товар протягом 14 днів

icon

100% гарантія на товар

Ми гарантуємо якість товару

icon

Оплата

Оплата зручним для Вас способом


Шумоглушитель для вентиляции Вентс СР 200/600 предназначен для поглощения шума. В корпусе из оцинкованной стали внутреннее пространство заполнено негорючим звукопоглощающим материалом. Для соединения с другими элементами вентиляционной системы предусмотрены соединительные фланцы с резиновым уплотнением. Данная модель предназначена для подсоединения с воздуховодами или другими элементами круглого сечения с диаметром 200 мм. Длина шумоглушителя 600 мм.

Монтаж

Шумоглушитель крепится к воздуховодам при помощи хомутов. Рекомендуется ставить шумоглушитель в месте прохождения воздуховодов (приточного и вытяжного) через стену помещения, в котором находится вентиляционное оборудование. При этом шумоглушитель должен своим торцом "входить" в стену. Также можно достичь максимального шумопоглощения при установке двух шумоглушителей - перед вентиляционной установкой (вентилятором) и после.

Снижение уровня шума, дБ (октавные полосы частот, Гц)

63 Гц 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
CР200/600 2 4 6 10 27 13 7 7

Габаритные размеры

Чертеж с габаритными размерами

Размеры D D1 L L1
мм 199 300 600 50

Диаграмма зависимости падения давления от расхода воздуха

Потери давления в зависимости от расхода

Пример использования шумоглушителя СР

пример уменьшения шума при вентиляции кафе





ПРИМЕНЕНИЕ КОНСТРУКЦИЯ

Шумоглушитель применяется для поглощения шума, возникающего при работе вентиляционного оборудования и распространяющегося по воздуховодам вентиляционных систем. Используется для установки в круглых каналах. Значительно снижает уровень шума в воздуховоде (см. таблицу Снижение уровня шума). Для построения шумоизолированной вентиляционной системы рекомендуется применять шумоглушители вместе с звукоизолированными вентиляторами.

Изготовленный из оцинкованной стали корпус шумоглушителя СР наполнен негорючим звукопоглощающим материалом, покрытым сверху защитным покрытием для предотвращения выдувания волокон. Шумоглушители оснащены соединительными фланцами с резиновым уплотнением для герметичного соединения с воздуховодами.

МОНТАЖ

Шумоглушители возможно монтировать в любом положении. Лучшего эффекта шумопоглощения можно достичь посредством установки нескольких шумоглушителей последовательно. Для предотвращения провисания гибкого шумоглушителя его необходимо закрепить не только по краям, но и посередине.

Снижение уровня шума, дБ (октавные полосы частот, Гц)
63 Гц 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 8000 Гц
CР 100/600 4 8 10 20 34 30 13 14
CР 100/900 5 10 15 23 44 30 16 15
CР 100/1200 6 11 19 28 50 34 20 18
CР 125/600 3 5 6 15 28 17 10 9
CР 125/900 4 9 12 22 43 22 16 12
CР 125/1200 4 9 16 27 48 27 21 17
CР 150/600 2 4 8 16 32 11 7 7
CР 150/900 3 5 9 18 36 25 13 14
CР 150/1200 4 8 14 25 43 30 18 19
CР 160/600 2 4 8 17 33 11 7 7
CР 160/900 2 5 10 19 37 25 13 15
CР 160/1200 4 10 14 24 42 30 19 20
CР 200/600 2 4 6 10 27 13 7 7
CР 200/900 3 7 11 20 39 23 8 7
CР 200/1200 4 10 14 23 40 26 13 12
CР 250/600 4 5 6 11 22 12 7 6
CР 250/900 4 5 7 16 32 20 12 10
CР 250/1200 4 6 8 17 34 22 14 12
CР 315/600 2 4 5 10 17 9 6 5
CР 315/900 3 5 8 17 30 14 10 8
CР 315/1200 4 7 11 22 36 18 14 10

Применение шумоглушителя в вытяжной системе вентиляции


Параметр СР 200/600
Единица измерения
Материал корпуса Материал корпуса оцинкованная сталь -
Размер патрубка Размер патрубка 200 мм
Масса 4.65 кг



ВЕНТС СР 200/600
Параметр Величина Единица измерения
∅D 198 мм
∅D1 318 мм
L 600 мм
